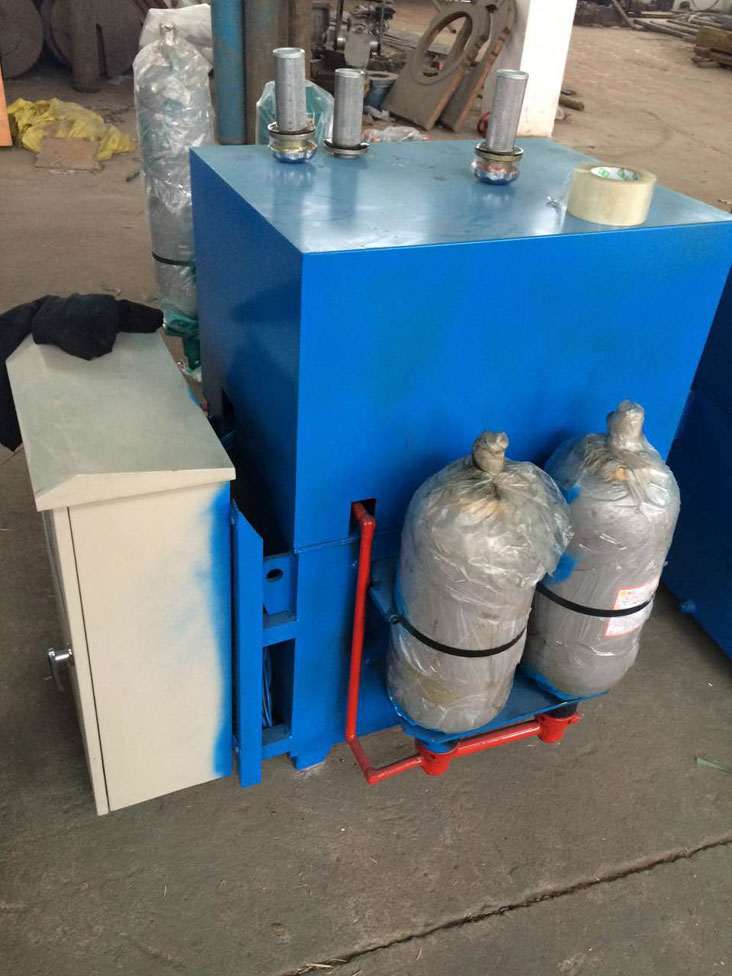

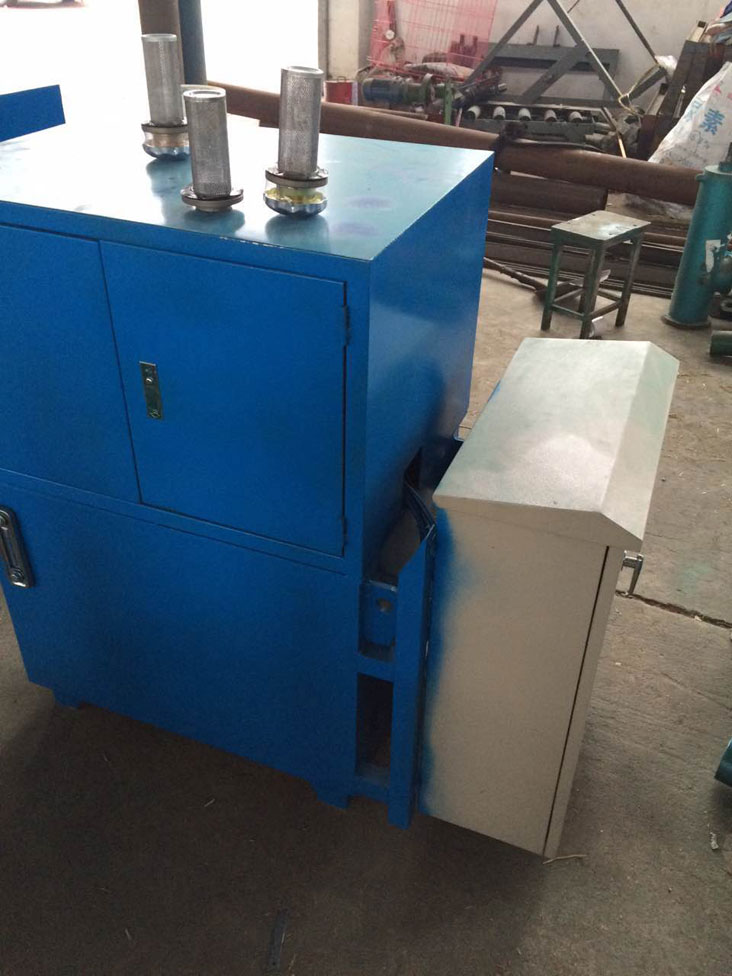

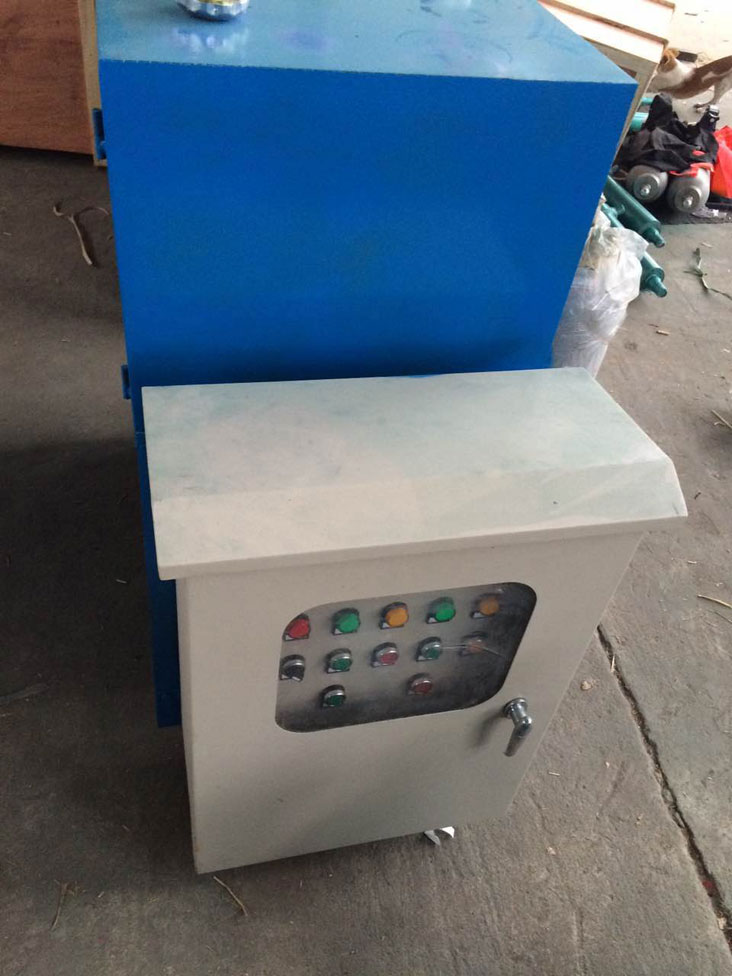

液压拉紧装置



一、特点:

1、起动拉紧力和正常运行拉紧力可根据输送机张力的需要任意调节,保证胶带在理想状态下运行,以达到延长胶带使用寿命的目的。

2、响应快,输送机起动时驱动滚筒的分离点胶带会突然伸长松弛,拉紧油缸能立刻收缩油缸,以及时补偿胶带的伸长,使紧边的冲击减小,从而使起动平稳可靠,避免断带事故的发生。

3、改善输送机运行时胶带的动态受力效果。

 二、工作原理:

系统工作时,各元件压力整定值,从高到低依次为溢流阀3(简称W3)、溢流阀13(简称W13)、运行自动补压用电接点压力表上限KP1和下限KP2、压力正常信号KP3用压力继电器,(变送器方式时程序自带比KP2小5KN)。

合上电源开关QF1见电气原理图),电源指示灯H1亮,电控箱开始工作,(这里指远控自动状态—继电器方式\变送器方式),程控启动拉紧(线号13、31长信号闭合)、油泵电机运转,油泵打压,同时运行指示灯H3亮,油泵排出的油液经精过滤器到手动换向阀(阀芯事先处在右位即“拉紧”位),液控单向阀,截止阀(事先已打开)进入油缸的有杆腔(亦称前腔),推动活塞向后移动,拉动张紧小车以张紧输送带。在此过程中,油缸另外一侧无杆腔(亦称后腔)的回油则经过手动换向阀返回油箱。当油缸有杆腔一侧油压打到一定值时(通常为6MPA左右即蓄能器皮囊内氮气压力),油泵排出的压力油将进入蓄能器挤压皮囊,并缓慢升高油压。随着油压的不断升高,当压力升到KP3,给程控发出压力正常信号(线号46、47),同时控制箱压力正常指示灯亮;当压力升到KP1(运行上限)时,电磁阀Y1开始得电切断W13,这时系统压力由W3作安全保护,同时 (变送器时是打压到F启动张力停止打压时)给程控发出允许启动(输送机)信号(线号84、85),允许启动信号保持30秒之后消失,同时电磁阀失电和停止打压。系统压力由W3卸压至W13的设定值,输送机进入正常运行阶段;由于系统存在泄漏,经过一段时间后,当压力降至KP2(运行下限)时,油泵电机自动启动打压,当压力升到KP1时油泵电机自动停止打压,如此自动反复。可见,输送机稳定运行期间,液压系统的压力(即油缸有杆腔的压力)是在KP1和KP2之间(约1.5MPA),可以近似为恒压力,即输送机稳定运行期间油缸对输送机的拉紧力近似为恒张力。

当接到停止(断开13、31)信号后,系统退出自动运行工况转入停机待命状态。

通常是在检修皮带机需要将张紧放松的时候,才将油缸活塞杆向外伸出:“近控手动”时把手动换向阀换到“放松”位,即手动换向阀阀芯处在左位时,启动油泵排出的压力油经换向阀进入油缸后腔,推动活塞使活塞杆向外伸出的同时,油缸前腔压力油又经控制油路(图中虚线)将液控单向阀打开,可使油缸前腔的油经液控单向阀、手动换向阀回油箱。当需要重新张紧皮带时,将手动换向阀手把打到“拉紧”位可直接启动油泵,直至拉紧力上升到设定值为止。然后恢复至“远控自动”状态。

1、粗过滤器 2、油泵 3、溢流阀 4、精过滤器 5、手动换向阀 6、液控单向阀 7、压力表 8、截止阀 9、蓄能站 10、电接点压力表 11、电磁阀 12、电接点压力表 13、溢流阀 14、油箱 15、接紧油缸 16、压力变送器 17、张紧小车
