说 明

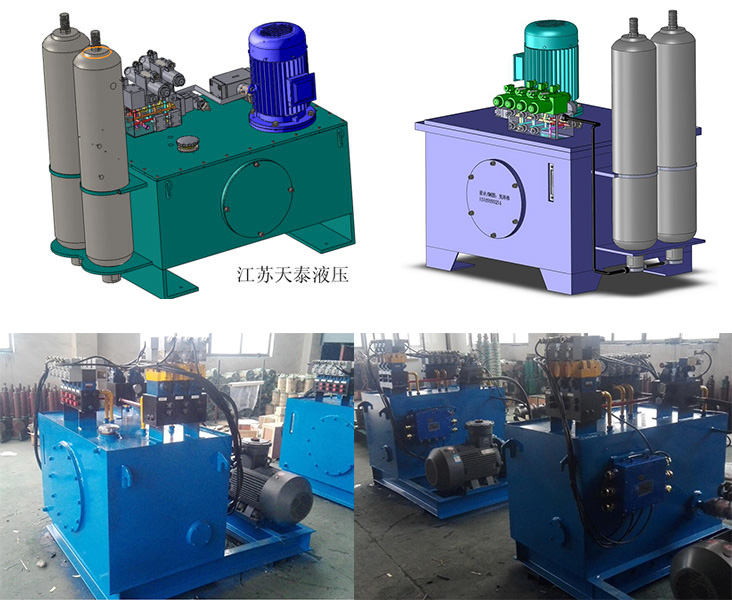

液压站

液压站


液压站组成及工作原理:

    液压站是液压传动装置的动力源,按驱动装置要求的流向、压力和流量供油,适用于驱动装置与液压站分离的各种机械上,将液压站与驱动装置(油缸或油马达)用油管相连, 液压站即可实现各种规定的动作。

    工作原理:电机带动油泵工作提供压力源,通过集成块、液压阀等对驱动装置(油缸或油成达)进行方向、压力、流量的调节和控制,实现各种规定动作。

 型号表注方式:

  标记示例:

   泵装置上置立式,油箱容量160升,采用单级叶片泵,电机功率2.2千瓦,工作压力63kgf/cm2,板式的液压站。可标为:YZL160D2.2

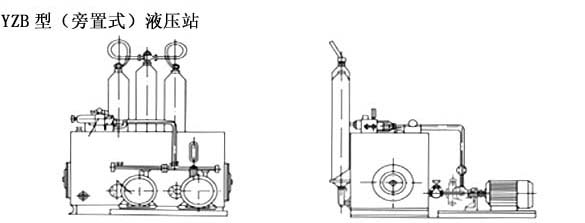

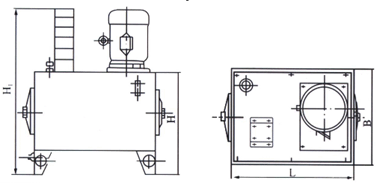

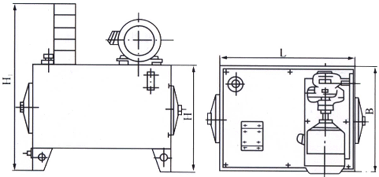

  YZ系列液压站典型布置方式、外形、尺寸



油箱容量

(升)

L

B

H

25







40







63







100

700

500

520

160

800

600

600

250

900

700

700

400

1000

800

850

630

1200

900

930

800

1300

1000

970



油箱容量

(升)

L

B

H

100

700

500

520

160

800

600

600

250

900

700

700

400

1000

800

850

本系列液压站根据用户要求及依据工况条件,可以做到:

   1)、按系统配置集成块或不带集成块;

   2)、可设置冷却器,加热器,蓄能器;
